Atitikties vadovas: IEC ir IEEE kintamosios srovės rezonansinio bandymo standartai
Kintamosios srovės rezonanso atsparumo įtampai bandymas yra pagrindinis talpinės galios įrangos, pvz., aukštos-įtampos kabelių, GIS ir transformatorių, izoliacijos tikrinimo metodas. Testavimo procedūros, parametrų nustatymai ir rezultatų įvertinimas turi griežtai atitikti tarptautiniu mastu pripažintus standartus. IEC ir IEEE standartų sistemos yra patikimos energetikos priėmimo, įrangos eksploatavimo ir priežiūros bei eksporto projektų visame pasaulyje testavimo nuorodos. Šių dviejų standartų rinkinių ir atitinkamų jų taikymo scenarijų skirtumų išaiškinimas yra labai svarbus norint užtikrinti atitiktį bandymams ir duomenų galiojimą, be to, tai yra pagrindinė sąlyga norint išvengti ginčų priimant projektą.
IEC standartų sistema pabrėžia visame pasaulyje taikomas testavimo specifikacijas ir yra pagrindinė nuoroda tiek vietiniams, tiek tarptautiniams EPC projektams. Tiksliau, IEC 60840 ir IEC 62067, kuriuose naudojami vidutinės{3}} ir aukštos{4} įtampos kryžminio ryšio kabeliai, aiškiai nurodo kintamosios srovės rezonanso bandymo dažnių diapazoną kaip 20–300 Hz ir standartizuoja bandymo įtampos kartotinių, įtampos stabilizavimo trukmės ir bangos formos tikslumo reikalavimus. Tuo pačiu metu IEC 62271-203 konkrečiai reglamentuoja GIS įrangos rezonanso atsparumo įtampos bandymus, griežtai apibrėždamas bandymo grandinės stabilumą ir dalinės iškrovos aptikimo slenksčius, kad būtų išvengta praleistų defektų, atsirandančių dėl žemo dažnio bandymų, todėl jis tinka daugeliui užsienio elektros tinklų infrastruktūros projektų.
IEEE standartai yra labiau suderinti su Šiaurės Amerikos energetikos sistema, pabrėžiant{0}}praktinį pritaikymą svetainėje ir įrangos veikimo suderinamumą. Standartas, kurio centre yra IEEE 400.2, paaiškina įrangos pasirinkimą, įtampos rampos greitį ir atsparumo trukmę atliekant rezonanso bandymus, ypač pabrėžiant parametrų skirtumus tarp naujos įrangos paleidimo bandymų ir senesnės įrangos eksploatacinės priežiūros bandymų. Skirtingai nuo bendrųjų IEC specifikacijų, IEEE standartai nustato griežtesnius reikalavimus dėl-svetainės elektromagnetinių trukdžių, bandymo aplinkos temperatūros ir drėgmės bei įrangos įžeminimo. Jie pirmiausia naudojami Šiaurės Amerikos energijos projektuose ir tarptautiniuose įrangos priėmimo scenarijuose.

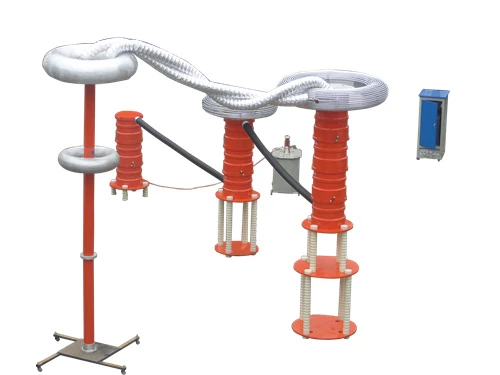

Faktinėje inžinerinėje praktikoje atitikties nukrypimai yra dažna problema. Kai kuriuose projektuose bandymų rezultatai buvo atmesti dėl mišraus VLF (labai žemo dažnio) parametrų naudojimo arba standartinio dažnių diapazono viršijimo. Pramonės atvejų tyrimai rodo, kad tam tikroje užsienio fotovoltinės elektrinėje kabelio atsparumo įtampos bandymo ataskaita buvo pripažinta negaliojančia dėl IEC dažnio specifikacijų nesilaikymo, todėl užtruko tinklo prijungimo priėmimas. „Goldhome“ kintamosios srovės rezonanso testavimo sistemoje yra įmontuoti -dvigubi-standartinių parametrų šablonai tiek IEC, tiek IEEE, leidžiantys vienu-paspaudimu prisitaikyti prie atitikties reikalavimų skirtinguose regionuose ir išvesti standartines sinusinės bangos bandymo įtampas. Tai užtikrina, kad visi bandymų duomenys yra suderinami ir galiojantys, o tai palengvina efektyvų visuotinių energijos projektų priėmimą ir įgyvendinimą.
